Značaj grafičkih alata za štanc forme u proizvodnji ambalaže
Grafički alati za štanc forme omogućavaju precizno rezanje, bigovanje, perforaciju i oblikovanje papira i kartona. Kvalitet njihove izrade direktno utiče na dimenzije, izgled, funkcionalnost i ponovljivost gotovih proizvoda u serijskoj proizvodnji ambalaže.
Značaj grafičkih alata za štanc forme najbolje se vidi u proizvodnji u kojoj isti oblik mora biti ponovljen desetine, stotine ili hiljade puta. Dobro izrađen alat omogućava da svaki komad kartonske ambalaže zadrži pravilne dimenzije, precizne rezove i tačno pozicionirane linije pregiba.
Šta su grafički alati za štanc forme?

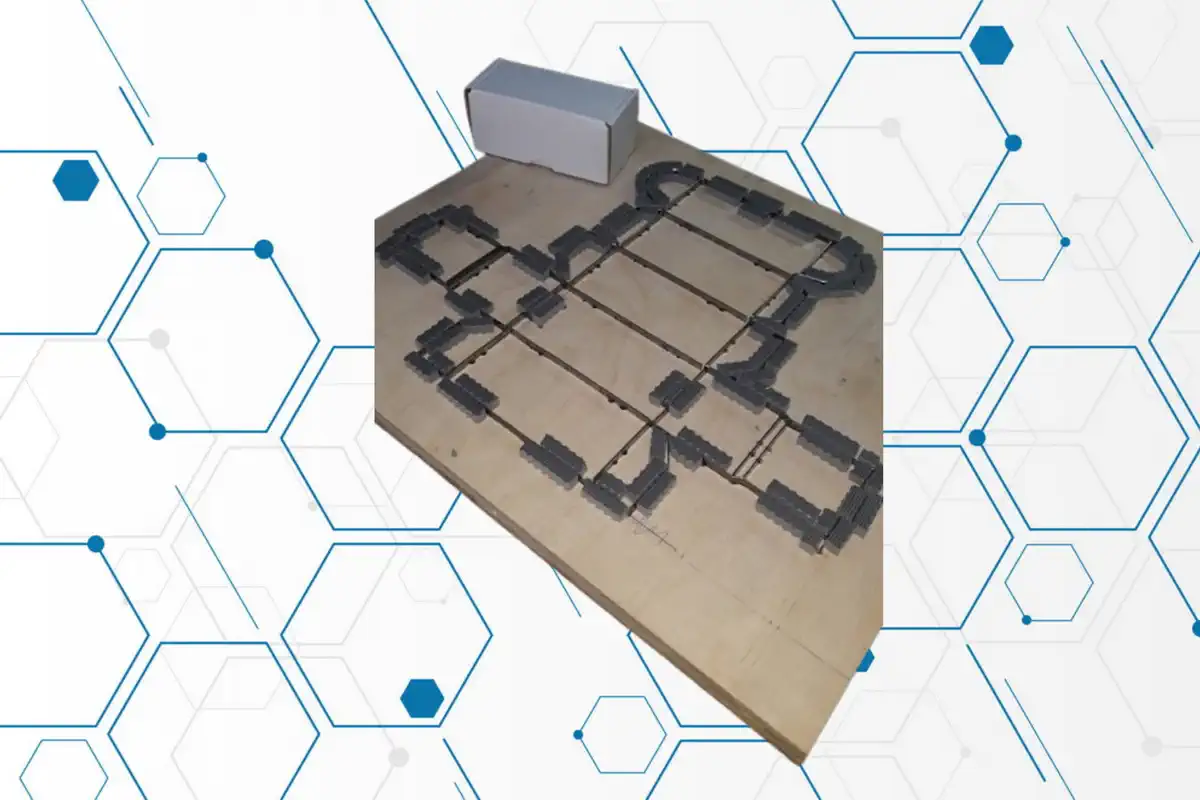

Grafički alati za štanc forme predstavljaju posebno izrađene proizvodne alate koji se koriste za isijecanje, bigovanje, perforaciju i oblikovanje papira, kartona i drugih odgovarajućih materijala. Njihova konstrukcija zasniva se na preciznom tehničkom nacrtu proizvoda koji treba proizvesti.
Za razliku od klasičnog ravnog rezanja, štanc forma može u jednom radnom ciklusu oblikovati složenu spoljašnju konturu, unutrašnje otvore, jezičke, proreze, pregibe i perforacije. Zbog toga je ovaj način obrade naročito važan u proizvodnji kutija, kartonskih umetaka, podmetača, etiketa i drugih proizvoda koji imaju definisan oblik.
Osnova alata najčešće je stabilna ploča u koju se prema nacrtu postavljaju rezne i bigujuće linije. Svaki element mora se nalaziti na tačno određenom mjestu. Pomjeranje samo jedne linije može promijeniti dimenziju gotovog proizvoda ili otežati njegovo sklapanje.
Kvalitetan alat ne služi samo da izreže materijal. Njegova uloga je da tehnički nacrt pretvori u proizvod koji se može pravilno saviti, sklopiti, zatvoriti i koristiti u planiranoj namjeni.
Rezanje
Rezne linije odvajaju proizvod od tabaka i oblikuju spoljašnje konture, otvore, proreze i druge elemente konstrukcije.
Bigovanje
Bigujuće linije stvaraju kontrolisana mjesta savijanja kako bi se karton mogao pravilno presaviti bez slučajnog pucanja.
Perforacija
Perforirane linije koriste se kada određeni dio proizvoda treba naknadno lakše otvoriti, saviti ili odvojiti.
Ponovljivost
Jednom pravilno izrađena štanc forma omogućava da svaki komad u proizvodnoj seriji zadrži isti oblik i dimenzije.
Zašto je preciznost štanc forme toliko važna?
U proizvodnji papirne i kartonske ambalaže mala odstupanja mogu izazvati velike probleme. Ako je rezna linija pomjerena, gotov proizvod može imati pogrešnu širinu ili dužinu. Ako je linija bigovanja postavljena na neodgovarajuće mjesto, stranice kutije neće se pravilno poravnati.
Takva odstupanja posebno su problematična kod proizvoda koji se moraju uklopiti sa drugim elementima. Na primjer, kutije za torte moraju biti usklađene sa dimenzijama podmetača, visinom torte i prostorom potrebnim za dekoraciju. Pogrešan format može otežati pakovanje ili povećati mogućnost da proizvod dodiruje zidove kutije.
Kod kartonskih podmetača precizno isijecanje važno je zbog pravilnog oblika, urednih ivica i kompatibilnosti sa kutijama u koje se podmetači postavljaju. Ako format odstupa, podmetač se može savijati, zapinjati ili imati previše slobodnog prostora.
Preciznost alata utiče i na vizuelni kvalitet proizvoda. Čiste ivice, pravilni uglovi i ujednačeni pregibi doprinose profesionalnijem izgledu ambalaže. To je važno jer je ambalaža često prvi element koji kupac vidi prije samog proizvoda.
- Ujednačene dimenzije u cijeloj seriji
- Pravilno pozicionirani pregibi
- Lakše i brže sklapanje ambalaže
- Čiste ivice bez nepotrebnog oštećenja
- Bolje uklapanje sa drugim elementima
- Manje ručnih korekcija nakon štancanja
Greška na alatu ponavlja se kroz cijelu seriju
Štanc forma prenosi isti raspored rezova i pregiba na svaki obrađeni komad. Kada je alat ispravan, rezultat je ujednačena proizvodnja. Kada alat sadrži grešku, ona se može ponoviti na velikom broju proizvoda prije nego što bude primijećena.
Tehnički nacrt kao osnova izrade alata
Izrada grafičkog alata počinje tehničkim nacrtom. Nacrt definiše oblik proizvoda u ravnom stanju i prikazuje položaj svih rezova, pregiba, jezičaka, proreza, otvora i drugih funkcionalnih dijelova.
Svaka linija mora imati jasno određenu namjenu. Rezne linije označavaju potpuno odvajanje materijala. Bigujuće linije označavaju mjesta na kojima će se karton savijati. Perforacije označavaju kontrolisano djelimično razdvajanje.
Nacrt mora uzeti u obzir i debljinu materijala. Kutija izrađena od tanjeg kartona neće se ponašati potpuno isto kao konstrukcija od debljeg materijala. Položaj pregiba, širina pojedinih elemenata i unutrašnje dimenzije mogu zahtijevati prilagođavanje.
Fizički uzorak može biti korisna polazna osnova, ali najkvalitetniji rezultat postiže se kada su dostupne tačne dimenzije i tehnički nacrt. Fotografija bez mjera ne može pouzdano pokazati sve odnose između elemenata konstrukcije.
Spoljašnje i unutrašnje dimenzije nisu isto
Kod kutija je važno jasno navesti da li se tražene mjere odnose na unutrašnji prostor ili spoljašnje dimenzije. Debljina kartona i položaj pregiba utiču na konačnu mjeru sklopljenog proizvoda.
Šta treba provjeriti prije izrade štanc forme?
Prije početka izrade potrebno je potvrditi oblik i namjenu proizvoda, materijal koji će se obrađivati, dimenzije tabaka i proizvodnu opremu na kojoj će se alat koristiti. Kada postoje posebni zahtjevi vezani za sklapanje ili zatvaranje, oni moraju biti definisani unaprijed.
Kod kartonskih kutija treba utvrditi da li se konstrukcija sklapa pomoću jezičaka, lijepi ili koristi drugi način zatvaranja. Kod podmetača treba potvrditi oblik, prečnik ili pravougaone dimenzije, kao i eventualne unutrašnje otvore.
Posebno je važno provjeriti da li nacrt odgovara stvarnom proizvodu koji će se pakovati. Kutija može biti tehnički pravilna, ali neadekvatna ako nema dovoljno prostora za sadržaj, dekoraciju ili podmetač.
Kvalitet alata postaje kvalitet gotovog proizvoda
Grafički alat je veza između tehničkog nacrta i serijske proizvodnje. Njegova preciznost određuje kako će materijal biti izrezan, gdje će se presavijati i da li će gotov proizvod pravilno funkcionisati.
Zbog toga pripremu štanc forme ne treba posmatrati kao sporedan tehnički korak. Ona predstavlja jednu od ključnih faza u proizvodnji kvalitetne papirne i kartonske ambalaže.
Kako alat utiče na brzinu proizvodnje?
Kada su rezne i bigujuće linije precizno postavljene, izrezani elementi lakše se odvajaju od ostatka materijala. Radnici ne moraju dodatno popravljati ivice, ručno proširivati otvore ili korigovati pregibe.
Pravilno izvedeni pregibi olakšavaju sklapanje ambalaže. Kutije se brže formiraju, stranice se lakše poravnavaju, a jezičci ulaze u predviđene proreze bez prekomjerne sile.
U maloj seriji razlika od nekoliko sekundi možda ne djeluje značajno. Međutim, u proizvodnji velikog broja komada, dodatno vrijeme potrebno za svaku ručnu korekciju može ozbiljno usporiti cjelokupan proces.
Dobro izrađen alat smanjuje potrebu za intervencijama nakon štancanja i omogućava bolju organizaciju rada. Na taj način doprinosi ne samo kvalitetu proizvoda nego i efikasnosti proizvodnje.
Probni primjerak prije veće proizvodne serije
Kada se izrađuje nova konstrukcija ambalaže, preporučljivo je provjeriti probni primjerak sa stvarnim proizvodom. Na taj način mogu se potvrditi dimenzije, sklapanje, zatvaranje i kompatibilnost sa podmetačem ili drugim elementima.
